Alapok: (folytatás)
Ez a rész, az Alapok kiegészítése, azok számára lehet érdekes, akiknek Intel Pentium II/III, illetve Celeron processzora van, és alaplapja nem támogatja a core feszültség megemelését illetve 66Mhz-es külső frekire készült prociját szeretné 100Mhz-es sínen járatni. (és ezt szintén nem támogatja az alaplapja)
Először is lássuk az alapjait a dolognak! Az Intel a Pentium II processzorokkal együtt bevezette, hogy az alaplap automatikusan beállítja a processzorhoz való feszültséget. Ez normál felhasználás esetén kényelmes, de gondot okozhat, ha a kívánt mértékű túlhajtást csak a Core feszültség megemelésével tudjuk elérni. Azt, hogy a processzor milyen feszültségen üzemel (2.0 vagy 2.8v) a processzor 5 erre szolgáló lába súgja meg az alaplapnak. Mi a 2.0 volton üzemelő CPU-k-at fogjuk tárgyalni, mert ezek a legelterjedtebbek. Ide tartozik minden Celeron, P3 CPU, valamint a P2 széria 333-450Mhz-ig, valamint egyes, később készült P2 300 és 266-osok is.
Szóval ott hagytuk abba, hogy a processzornak van 5 erre a célra kialakított lába. Szerncsénkre ezek a fent említett processzoroknál -egy kivételével- mindegyik földelve van, így ezeket elég lefednünk, nem kell forraszgatnunk, hogy zárjuk az áramkört. Sajnos ezzel a módszerrel csak 0.2 voltonként tudjuk állítani a feszültséget, de ez is több a semminél.
Lássuk mi-mit jelent majd a későbbiekben:

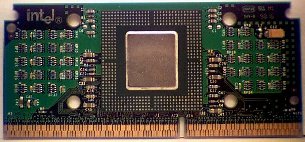

Ez a CPU (ez itt speciel egy Celeron)azon oldala, ahol az A pin-ek találhatóak (vagyis A oldal, mint egy magnókazettánál:)

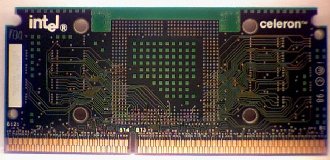

Ez meg itt a B oldal a B pin-ekkel
Látható hol vannak a kérdéses A- és B pin-ek.
A táblázat mutatja melyikeket kell lefedni:
Vcore | Pin A121 | Pin B119 | Pin A119 | Pin A 120 |
2,2
|
+
|
+
|
+
|
-
|
2,4
|
+
|
+
|
-
|
+
|
2,6
|
+
|
+
|
-
|
-
|
2,8
|
+
|
-
|
+
|
+
|
A "+" jelzi azt, ha le kell takarnunk a lábat, a "-" meg azt, ha békén kell hagynunk. A ragasztáshoz sokféle anyagot használhatunk, a lényeg, hogy tartós legyen. (körömlakk, teflonszalag, szigetelőszalag, etc). A 2.6 és 2.6 voltos feszültség már KOMOLYAN károsíthatja a processzort, a 2.4Voltot is csak akkor használjuk, ha feltétlenül szükséges!!!
Így ragasszuk le a lábat.
A B21-es láb: Ez a láb közli az alaplappal, hogy a procit 66, vagy 100Mhz-es külső frekire tervezték-e. Ha 66Mhz-es sínre tervezték (lásd a táblázatot az Alapok I.-ben), akkor nem engedi az alaplap 100Mhz-es külső frekvenciával hajtani. Ekkor kell a B oldalon letakarnunk a B21-es lábat. Előfordulhat, hogy vannak alaplapok, amelyeknél ez nem működik és eszeveszett sípolással fejezik ki nemtetszésüket. :(
Ezeket a módosításokat természetesen mindenki csak a saját felelősségére végezze! A képeken jól látszik, hogy az A oldalon balról jobbra halad a számozás, a B oldalon pedig jobbról balra. (ha szemből nézzük a procit) Ragasztás előtt többször is számoljuk le, hogy melyik lábat kell leragasztani!
